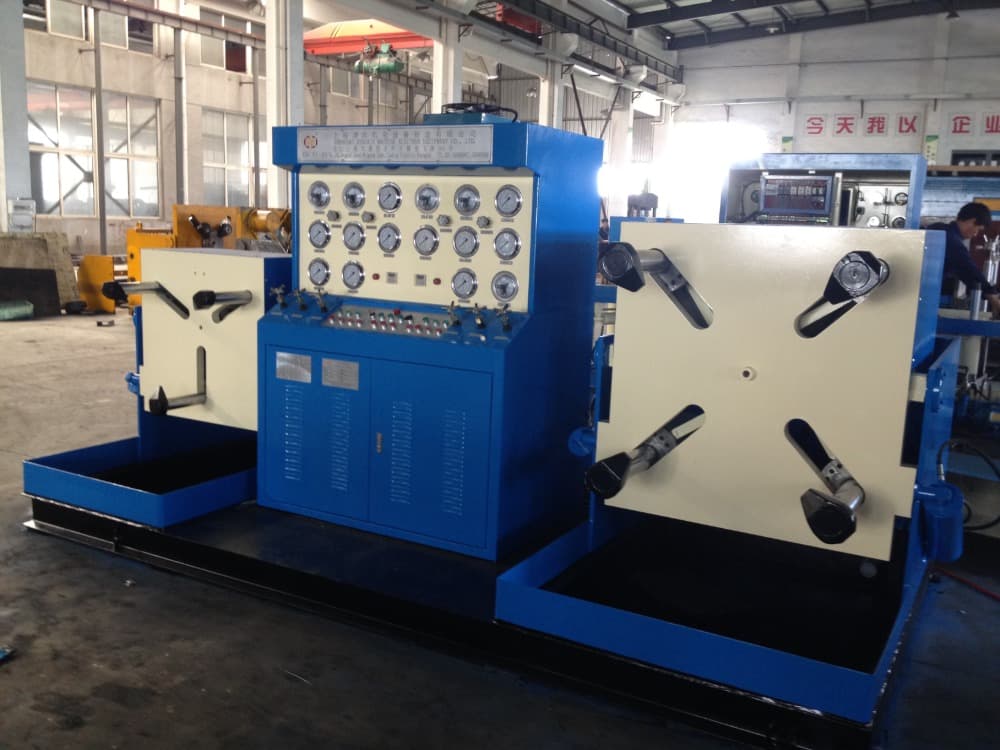

蝶阀专用液压试验台是一款集液压夹紧和多功能测试于一体的高科技阀门测试设备。它专为满足蝶阀的测试需求而设计，能够准确高效地完成蝶阀的壳体强度测试和密封性能测试（双向密封）。该设备广泛应用于蝶阀制造厂、水处理、电力、冶金和石油化工等行业，是确保蝶阀产品质量和可靠性的关键设备。
蝶阀专用液压试验台不仅是一款简单的压力测试设备，更是一个综合性的蝶阀性能验证平台。它为客户提供符合国际标准的精准、高效、完整的测试解决方案，是蝶阀制造商和用户提升产品质量、赢得市场信赖的战略投资。
中型、双偏心、三偏心蝶阀的工厂检验。
软密封、金属密封蝶阀的密封性能验证。
阀门采购方的来料检验和质量抽样。
蝶阀维护后性能评估。
为新型蝶阀产品的开发提供可靠的性能数据支持。
技术性能及特点
◆适用于法兰端和对夹端蝶阀的测试；
◆爪可同时移动或夹紧；
◆可根据客户要求配置单工位或双工位；
◆测试介质为水或空气（客户提供6 bar气源，测试介质水可循环使用），可通过管道控制阀切换；
◆配备低压注水、高压注水及保压定时自动控制系统；
◆配备自动油压排放系统，待机状态下自动排放，工作状态下自动恢复正常状态，有效降低油温，延长试验台使用寿命，节能环保；
◆液压夹紧装置与水压排放装置设有安全联锁；
◆客户可选配以下功能：触摸屏电脑监控系统；双工位
| 型号 | YFB-DF/※300 | YFB-DF/(2)250/※500 | YFB-DF/(2)300/※800 | YFB-DF/(2)300/※800 | YFB-DF/(2)500/※1000 | YFB-DF/(2)600/※1200 | YFB-DF/(2)800/※1600 | YFB-DF/※2000 | YFB-DF/※2200 | YFB-DF/※2400 | YFB-DF/※3000 | YFB-DF/※3600 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 规格 | DN 50–300 |
DN250–500 DN50–250 |
DN300–600 DN50–300 |
DN350–800 DN50–300 |
DN500–1000 DN250–500 |
DN700–1200 DN300–600 |
DN900–1600 DN350–800 |
DN1200 –2000 |
DN1400 –2200 |
DN1600 –2400 |
DN1600 –3000 |
DN1600 –3600 |
|
| 液压系统 | 油泵压力/MPa | 6.3 | |||||||||||
| 排量ml /r | 16 | 25 | 25 | 25 | 40 | 40 | 40 | 63 | 63 | 63 | 80 | 80 | |
| 高压（增压）/MPa | ≤31.5 | ||||||||||||
| 压力调节范围/MPa | ≤6.3 | ||||||||||||
| 电源 | 电压 / 频率 | 客户当地电压 | |||||||||||
| 电机 | 功率 kW / 极数 P | 2.2 / 6 | 3 / 6 | 3 / 6 | 3 / 6 | 5.5 / 6 | 5.5 / 6 | 5.5 / 6 | 7.5 / 6 | 7.5 / 6 | 7.5 / 6 | 11 / 6 | 11 / 6 |
| 最小阀门法兰(mm) | 150 | 150 / 395 | 150 / 445 | 150 / 505 | 395 / 670 | 445 / 895 | 505 / 1075 | 1405 | 1575 | 1790 | 1790 | 1790 | |
| 最大阀门法兰(mm) | 485 | 405 / 700 | 485 / 815 | 485 / 1060 | 700 / 1289 | 815 / 1485 | 1060 / 1915 | 2325 | 2475 | 2685 | 3405 | 3840 | |
| 卡爪与工作台之间的最大距离(mm) | 370 | 370 / 550 | 370 / 620 | 370 / 637 | 550 / 1100 | 620 / 1225 | 637 / 1225 | 1225 | 1250 | 1250 | 1250 | 1250 | |
| 外形尺寸 | 长度 L (mm) | 2000 | 3500 | 3500 | 3600 | 4150 | 4900 | 5200 | 4500 | 5000 | 5500 | 8400 | 10700 |
| 宽度 W (mm) | 1200 | 1350 | 1350 | 1500 | 1850 | 2200 | 2350 | 2750 | 3300 | 3600 | 6160 | 8200 | |
| 高度 H (mm) | 1850 | 1980 | 1980 | 2050 | 2050 | 2050 | 2200 | 2200 | 2200 | 2200 | 3065 | 3100 | |
| 重量 ≈(kg) | 2000 | 4500 | 4500 | 6000 | 7500 | 8000 | 9800 | 9000 | 11500 | 13000 | 58000 | 70000 | |
