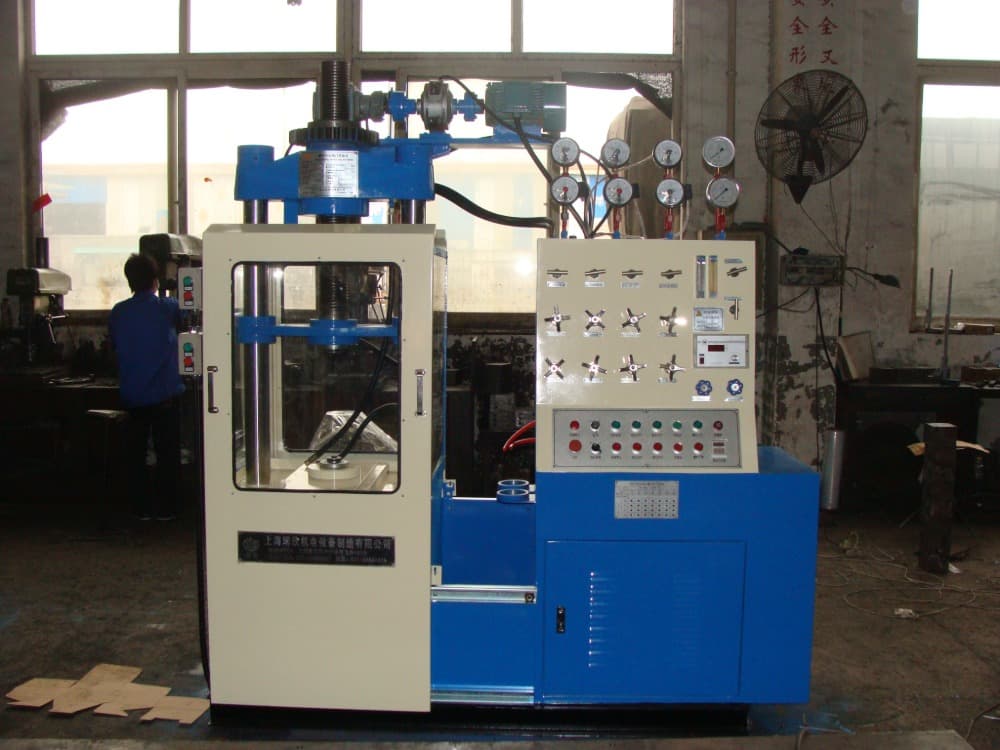

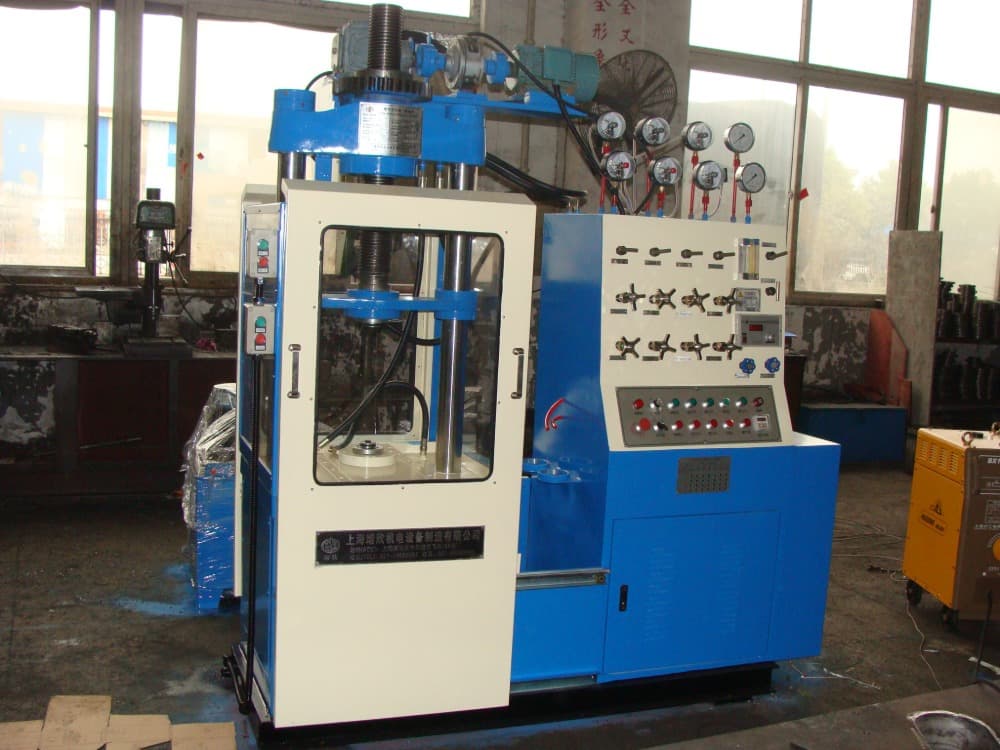

该装置的核心在于垂直方向的机械力传递。运行过程中，位于设备上方的高强度螺杆在驱动装置电机的驱动下旋转，推动上密封压板垂直向下移动。被测阀门水平放置在下密封座上，螺杆产生的向下压力通过上压板作用于阀门的上法兰，使其紧密压紧在下密封座上。上下压板上的密封元件在压力作用下发生变形，在阀门两端的法兰上形成轴向密封，从而为后续的压力测试创造条件。
结构简单，坚固耐用：纯机械传动，故障率极低，几乎无需维护，使用寿命长。
占地面积小，操作便捷：垂直设计节省宝贵的地面空间；阀门水平放置，夹持高度符合人体工程学，便于装卸。
投资和维护成本极低：无需液压系统，无漏油问题，初始购置成本和长期维护成本远低于液压设备。
◆特别适用于小型法兰端阀、焊接端阀或螺纹端阀的测试；上压装置有液压驱动和螺杆驱动两种类型；
◆控制系统可控制1-6个阀门测试工位（根据客户要求）；
◆配备爪压装置和爪夹装置，适用范围广；
◆上横梁可旋转90°，工作台可完全打开，操作简便；测试介质为水或空气（客户提供6 bar气源，测试介质水可循环使用），可通过管道控制阀切换；
◆配备低压注水、高压注水以及保压定时自动控制系统；
◆配备自动油压排放系统，待机状态下系统自动排放，工作时系统恢复正常状态，有效降低油温，延长试验台使用寿命，节能环保；
◆液压或螺杆夹紧、压紧装置与水压排放装置设有安全联锁；
◆客户可选配以下功能：触摸屏电脑监控系统；安全门；多工位。
| 型号规格 |
YFB-LY/※100 YFB-LL/※100 |
YFB-LY/※200 YFB-LL/※200 |
YFB-LY/※300 YFB-LL/※300 |
|
|---|---|---|---|---|
| DN 和 PN 之间的测试范围 | DN/mm 公称直径 | 15 – 100 | 50 – 200 | 80 – 300 |
| PN/Mpa 公称压力 | 1.6 – 32.0 | 1.6 – 32.0 | 1.6 – 32.0 | |
| 阀门端面至端面尺寸 | 最小阀门端面至端面尺寸/mm | 108 | 178 | 203 |
| 最大阀门端面至端面尺寸/mm | 432 | 597 | 648 | |
| 法兰直径和厚度之间的范围 | 最小法兰直径/厚度/mm | 90 / 10 | 150 / 16 | 190 / 19 |
| 最大法兰直径/厚度/mm | 275 / 51 | 380 / 58 | 520 / 65 | |
| 盲板法兰间距 | 最小间距/mm | 95 | 165 | 190 |
| 最大间距/mm | 490 | 650 | 750 | |
| 液压系统 | 油泵压力/MPa | 6.3 | ||
| 排量 ml /r | 6.3 | 16 | 25 | |
| 增压/MPa | ≤ 31.5 | |||
| 压力调节范围/MPa | ≤ 6.3 | |||
| 电源 | 电压 V/频率 Hz | 客户当地电压 | ||
| 电机 | 功率 kW /极数 P | 1.5 / 4 | 2.2 / 6 | 3 / 6 |
| 外形尺寸 | 长度/mm（L） | 1750 | 1850 | 2050 |
| 宽度/mm（W） | 800 | 1100 | 1100 | |
| 高度/mm（H） | 1850 | 1850 | 1850 | |
| 重量 | kg | 1500 | 2000 | 2500 |
