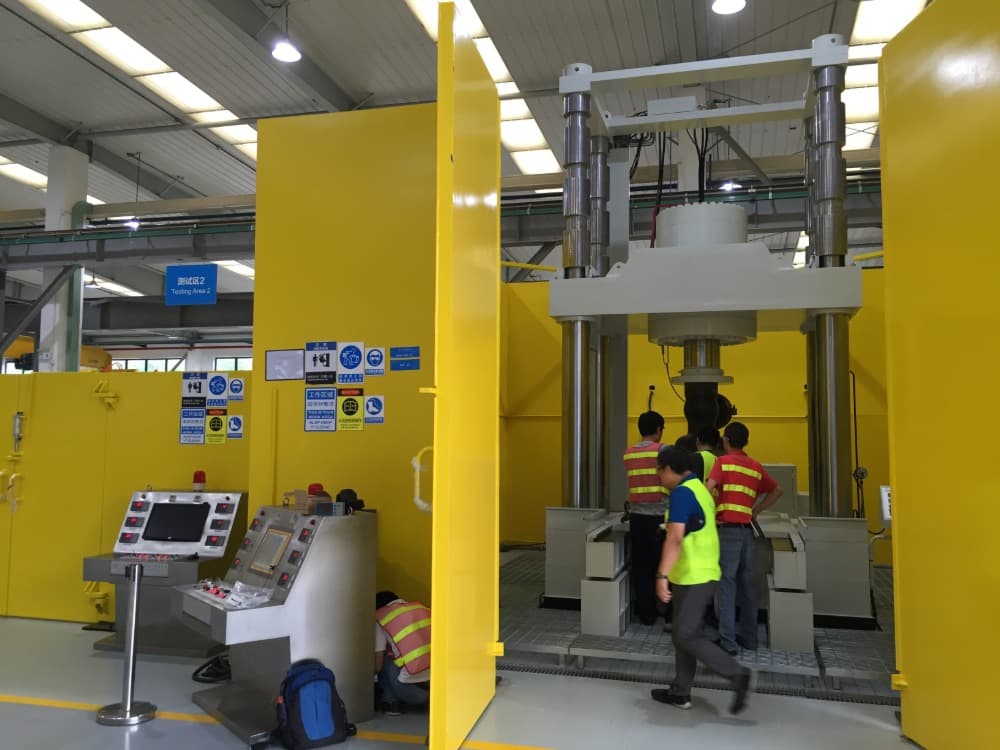

立式油缸阀门试验台是一种采用立式布局、以液压油缸为核心动力源的阀门性能测试设备。它利用垂直安装的油缸自上而下施加压力，实现阀门的快速夹紧和密封，并进行壳体强度测试和密封性能测试。该结构特别适用于法兰连接阀门的快速批量测试，因其占地面积小、操作符合人体工程学、自动化程度高，被广泛应用于阀门的制造、测试和维护。

采用优质方钢或钢板焊接，结构紧凑稳定，承载能力强，垂直导向精度高，确保油缸下压时无不平衡载荷。立式结构最大的优势之一是占地面积小。

技术性能及特点

◆特别适用于小型法兰连接阀、焊接阀或螺纹连接阀的测试；上压装置有液压驱动和螺杆驱动两种类型；

◆一套控制系统可控制1-6个阀门测试工位（根据客户需求）。

◆配备爪压装置和爪夹持装置，适用范围广；

◆顶部横梁可旋转90°，工作台可完全打开，操作简便；

◆测试介质为水或空气（6 bar气源由客户提供，测试介质水可循环使用），可通过管道控制阀切换；

◆配备低压注水、高压注水及保压定时自动控制系统；

◆配备自动油压排放系统，待机状态下系统自动排放，工作状态下系统恢复正常，有效降低油温，延长试验台使用寿命，节能环保；

◆液压或螺杆夹紧、压紧装置与水压排放装置设有安全联锁；

◆客户可选配以下功能：触摸屏电脑监控系统；安全门；多工位。

主要技术参数及尺寸
