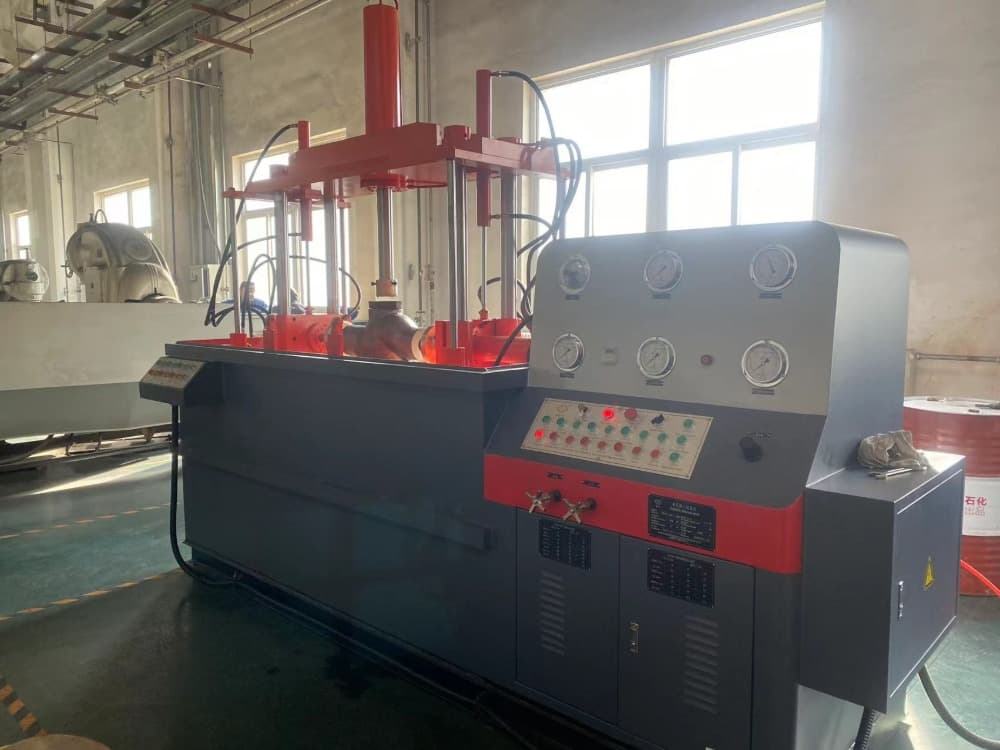

液压缸顶压式阀门试验台是一种通用、高效、强大的阀门测试设备。其核心设计理念是利用液压缸产生的轴向推力直接驱动端面密封压板或盲板，对被测阀门的端法兰进行压缩密封，从而进行阀壳强度测试和密封性能测试。该设备凭借其强大的夹紧力、广泛的适用性和优异的密封效果，已成为阀门制造、压力容器及各工业领域产品质量检测和认证的主流选择。

该试验台采用高强度箱梁或优质厚钢板焊接而成，结构稳定，能够承受油缸巨大的推力和测试过程中产生的高压反作用力，确保长期使用不变形。

通常为卧式结构，提供开阔的操作空间。

技术性能及特点

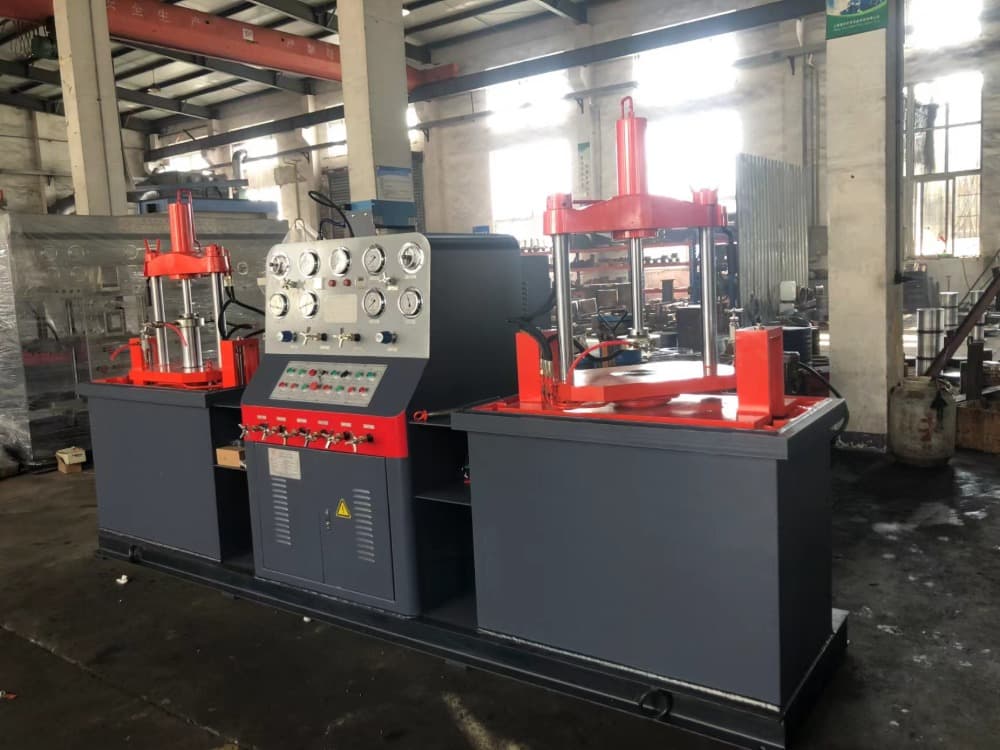

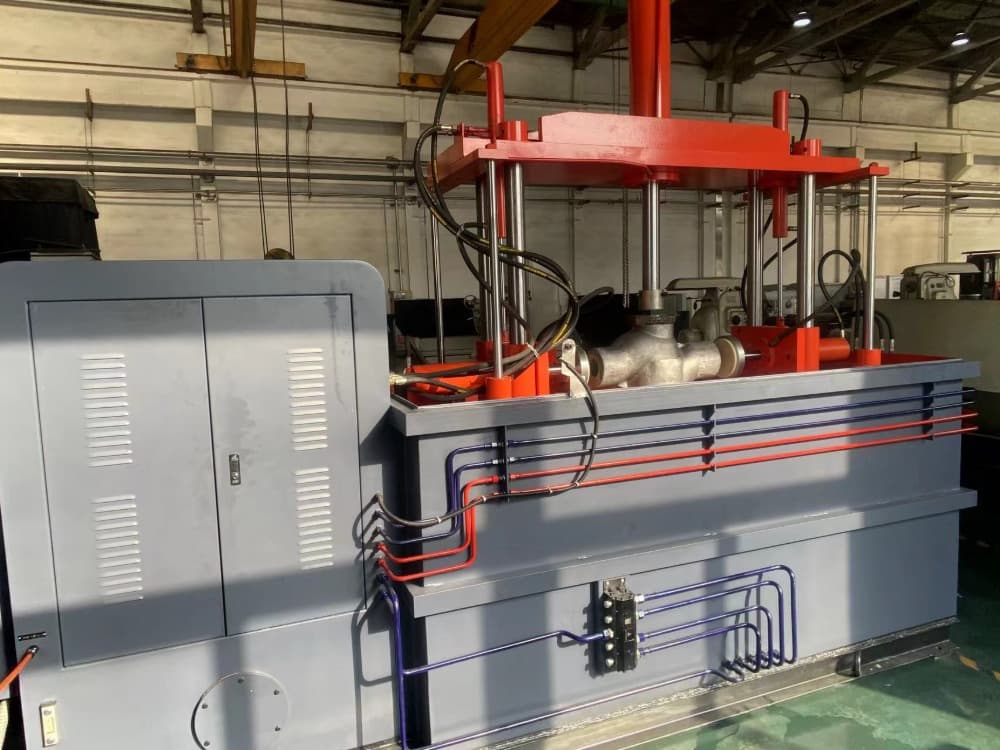

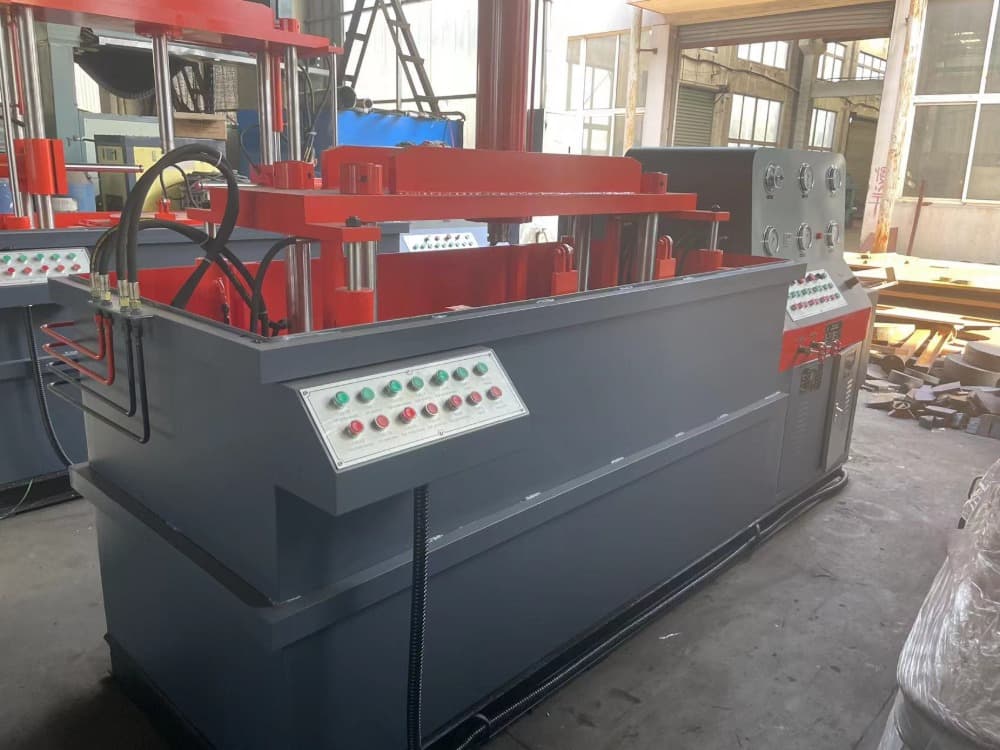

◆试验台由两部分组成：操作控制台和夹紧压力测试装置。夹紧压力测试装置可全部浸入水中，通过油压上下移动；

◆浸没式阀门试验台适用于法兰端阀门的试验；浸没式顶压试验台适用于法兰端、焊接槽或内隧道密封式阀门的试验；

◆试验介质为水或空气（6 bar 气源由客户提供，试验介质水可循环使用），可通过管道控制阀切换；

◆配备低压注水、高压注水及保压定时自动控制系统；

◆配备自动油压排放系统，待机状态下自动排放，工作状态下自动恢复正常，有效降低油温，延长试验台使用寿命，节能环保；

◆液压或螺杆夹紧、压紧装置与水压排放装置设有安全联锁；客户可选功能：双翻转；触摸屏监控系统。
